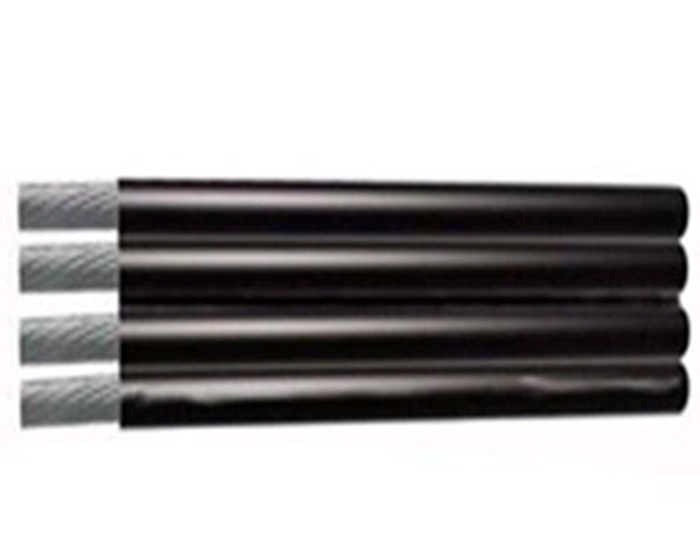

架空平行集束绝缘导线
查看次数: 2209
T 浏览字号

一、产品简介

平行集束绝缘导线是一种可减少架空绝缘电缆的供电损耗、增强敷的便利性等的新型产品,其技术创新点是通过特定的生产方式将四根绝缘线芯经带筋相互连接在一起,组成平行集束。从横断面看,四根导线呈正方形对称或扁形布置,它非常适用于三相四线或单相两线双回路供电模式。

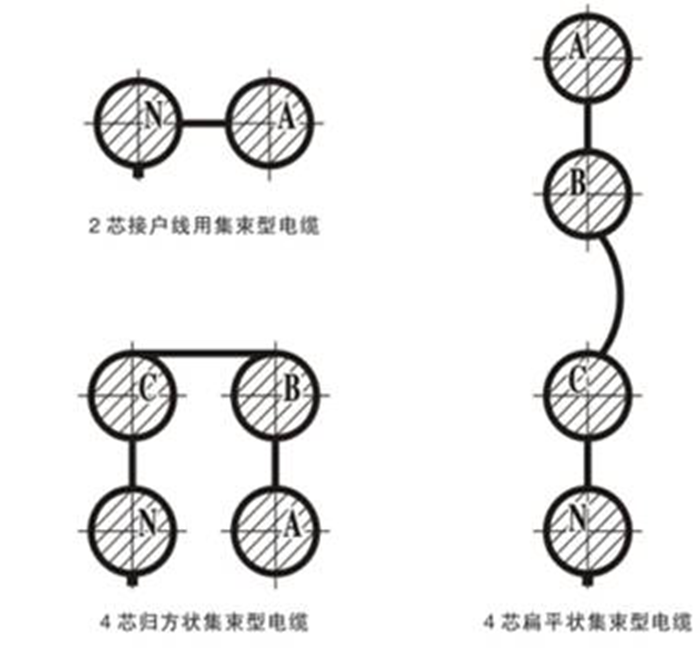

平行集束电缆的结构特点是导线束中各线芯相互绝缘并经筋带连成一体,形成平行集束。它包括相线线芯、中性线芯、绝缘层和筋带。通常采用四根导线呈正方形对称及平行排列,也有呈星形排列的,导线之间由绝缘层及筋带相互平行的连接在一起。其它还有两等芯、三等芯、四等芯或三大一小等多芯的结构。典型结构如图,其他结构见Q/GDW 176-2008。

连接筋:CB为横筋,AB为竖筋

二、产品用途

用于架空固定敷设、引户线,农网建设、改造和场馆建设室内布线用。

三、产品特性

电缆性能指标符合国家电网公司Q/GDW 176-2008《架空平行集束绝缘导线低压配电线路设计规程》和GB/T 12527-2008《额定电压1kV及以下架空绝缘电缆》的要求。
